第１２６１話 インド空軍MiG-29UPG製作５

インド空軍の最新型MiG-29UPGの製作は、コックピット左側面に追加された空中給油プローブを取付けました。

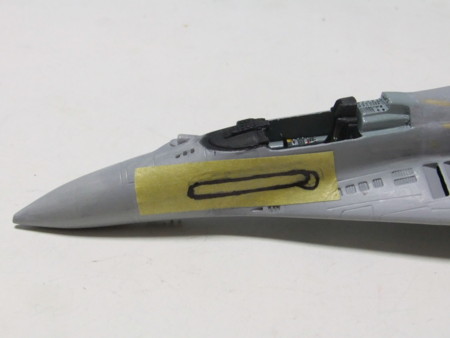

空中給油プローブ取付位置にマスキングテープを貼り、その上に実機写真を参考に大きさと形状をトレースしました。

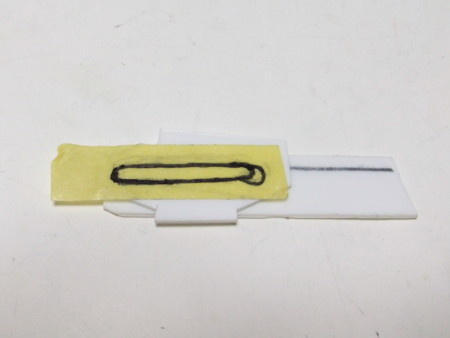

トレースしたマスキングテープをプラバンに貼りました。プラバンは厚みのあるものを２枚重ねて接着したものを使用しました。

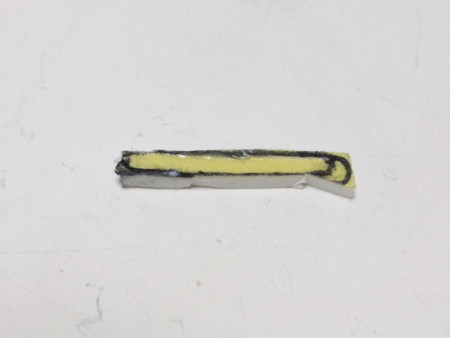

プラバンを切り出したものです。

切り出したプラバンの裏にエポキシパテを盛り、胴体側取付け位置の曲面に合わせて土台部分を作ります。
胴体側にはエポキシパテが付かないようにセロテープを貼ってあります。

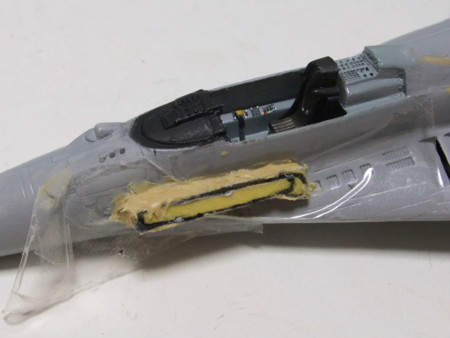

エポキシパテ付きプラバンを胴体の取付け位置に貼り合わせます。
この状態でエポキシパテが完全に固形化するまで放置します。

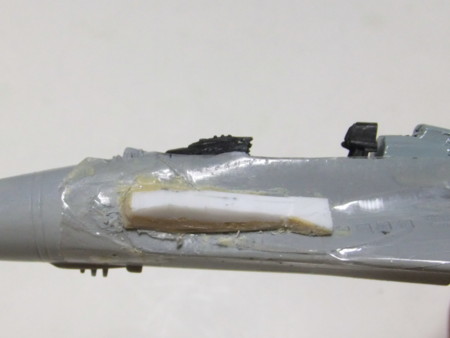

エポキシパテが固形後、おおまかにプラバン部分の形状をカットし、更にはみ出したエポキシパテを切り出しました。

胴体からセロテープを剥がし、空中給油プローブ部分の整形を行いました。

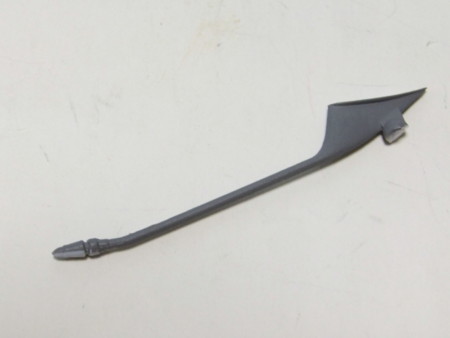

給油プローブは以前製作したAIRFIX製SEA HARRIERで使用しなかった給油棒を流用します。

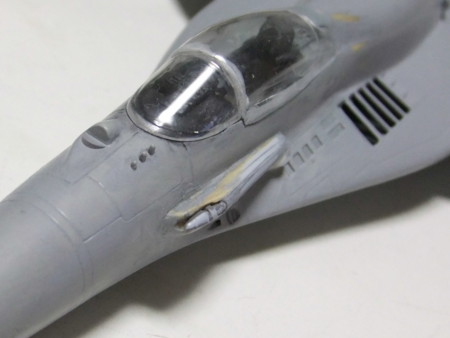

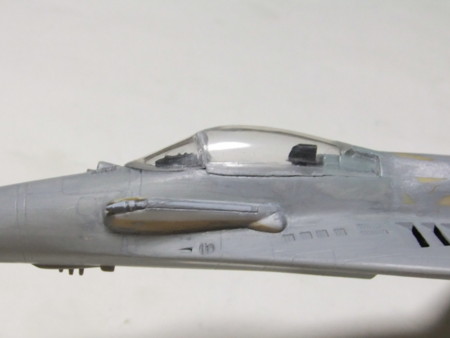

プラバンに給油プローブに合わせて溝を掘り、給油棒を取付けて周辺の成型を行ってから胴体に取付けました。

　　
空中給油プローブはMiG-29SMTとMiG-29UPGで後部の形状が若干違っているようですが詳細資料がなく、違っているかもしれません。
もう少し綺麗にしてからサーフェーサーを塗り整形する予定です。
